Управление освещением. Традиционные системы. Выключатели и диммеры
Наиболее привычный вариант управления светом — механический. Выключатель работает просто: размыкает или замыкает электрическую цепь. Диммер идёт дальше — он не только включает и выключает освещение, но и позволяет регулировать яркость. Эти устройства знакомы каждому, однако у них есть свои нюансы и ограничения.
Содержание
- 1. Выключатели
- 2. Разновидности выключателей
- 3. Диммер
- 4. Вопросы для самопроверки
Выключатели
В квартире, офисе, гараже и большинстве других помещений именно выключатель остаётся самым понятным способом управления освещением. Логика элементарная: питание на светильник либо подаётся, либо нет.
Выключатель устанавливают в разрыв фазного провода перед светильником — он механически разрывает или замыкает цепь. Благодаря этому решение считается простым и надёжным.

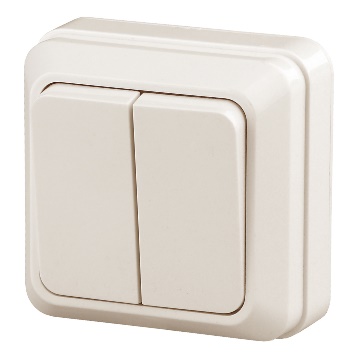

В повседневной эксплуатации чаще всего встречаются клавишные выключатели, поэтому далее логично рассматривать именно их.
Разновидности выключателей

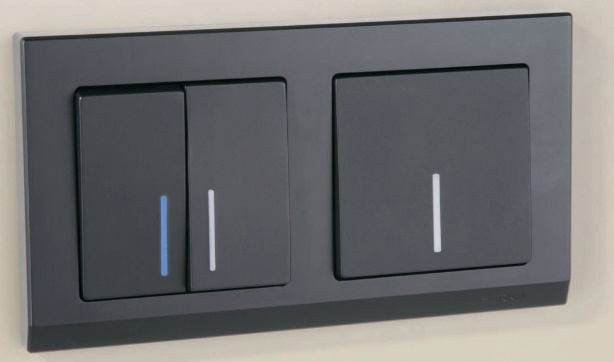

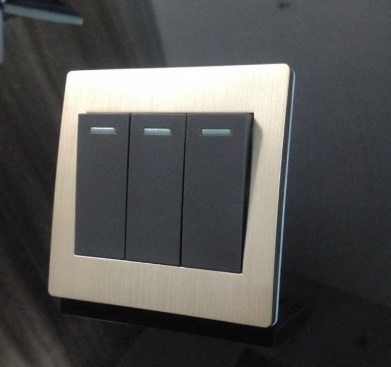

По числу зон, которыми можно управлять, выключатели бывают одно-, двух- и трёхклавишные. Проще говоря, это количество независимых групп света, которые можно включать отдельно.
По принципу работы выделяют такие варианты:

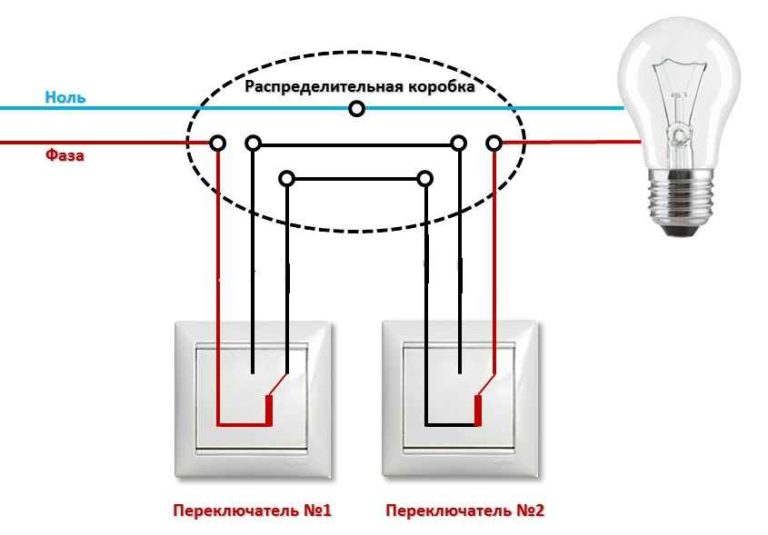

Если использовать два проходных выключателя, а между ними установить перекрестные, одной группой освещения можно управлять сразу из нескольких точек. Это удобно, например, в длинных коридорах, на лестничных пролётах и в проходных комнатах.
У проводных выключателей есть заметный минус: под них приходится штробить стены и прокладывать кабель. В схемах с проходными и перекрестными выключателями проводов становится ещё больше. Поэтому перенос выключателя в другое место почти всегда превращается в полноценный ремонт.

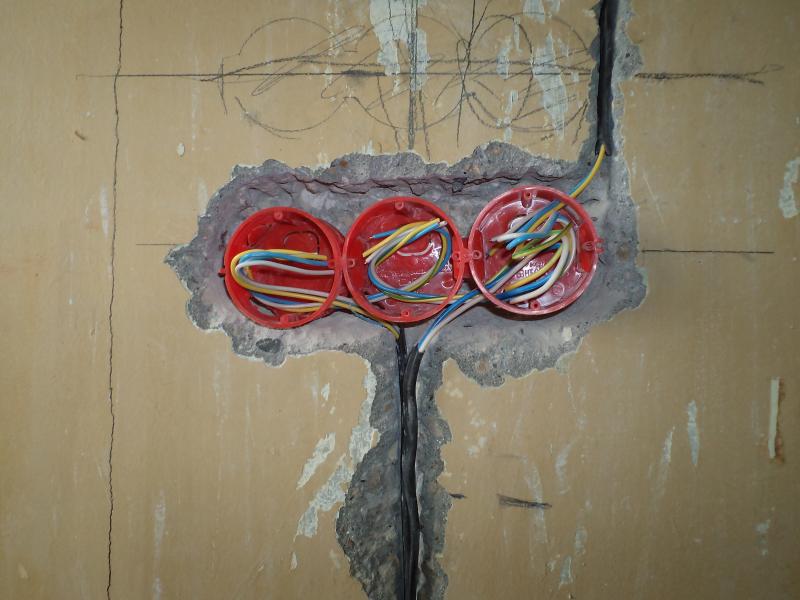

Монтаж выключателей
Чем сложнее схема проводного управления, тем больше требуется проводов — и тем меньше гибкости остаётся после завершения ремонта.
Диммер

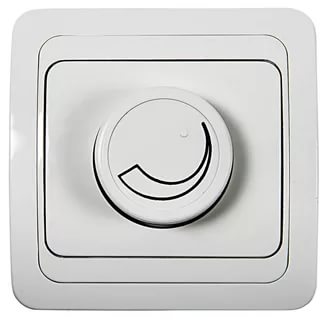

Диммер можно рассматривать как замену обычному выключателю: он включает и выключает свет, а также даёт возможность изменять яркость освещения.

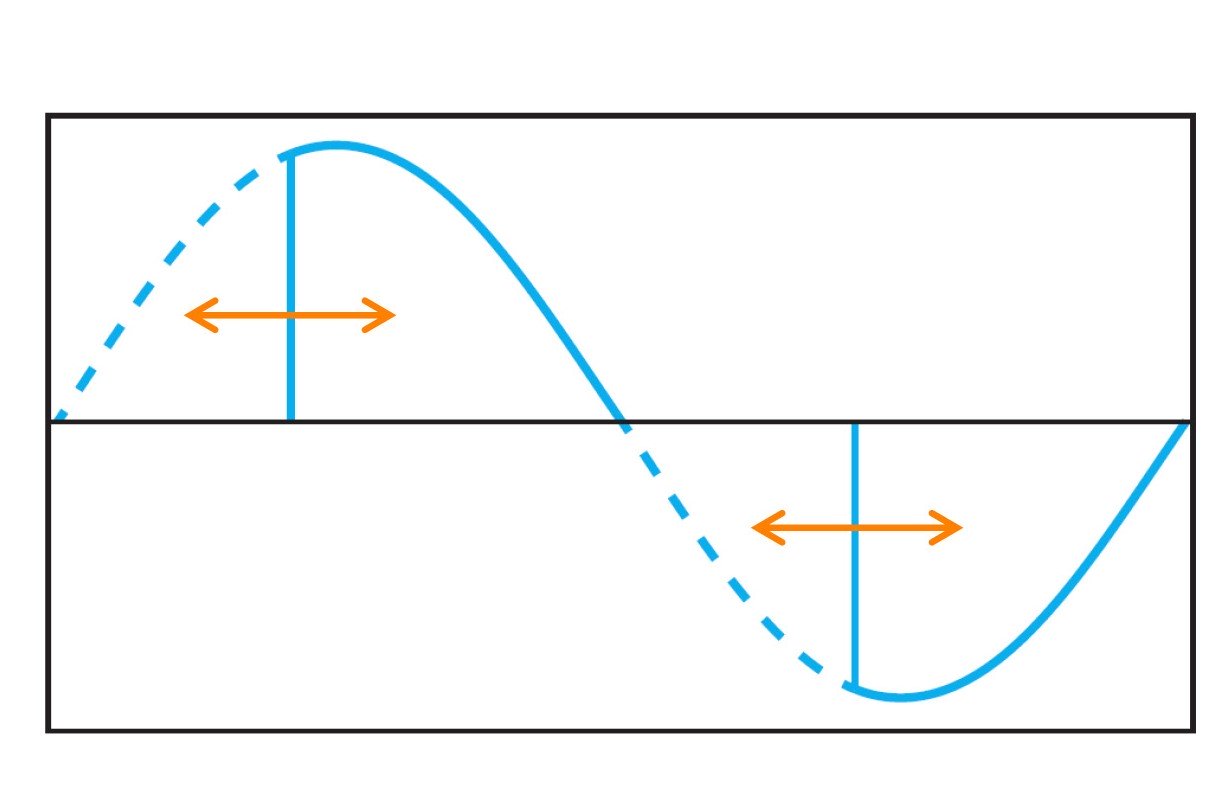

Подключение выполняется аналогично — в разрыв фазного провода. Принцип работы основан на срезе части синусоиды сетевого напряжения. При этом сами светильники должны поддерживать диммирование, иначе такая схема не будет работать корректно.
Полноценные проходные диммеры встречаются крайне редко, потому что реализовать такую логику заметно сложнее, чем в случае обычных проходных выключателей. Поэтому управлять яркостью из нескольких точек стандартными диммерами не получится.
На практике возможен только комбинированный вариант: один диммер и отдельная система проходных выключателей. Но это скорее компромисс, чем настоящее многоточечное диммирование.

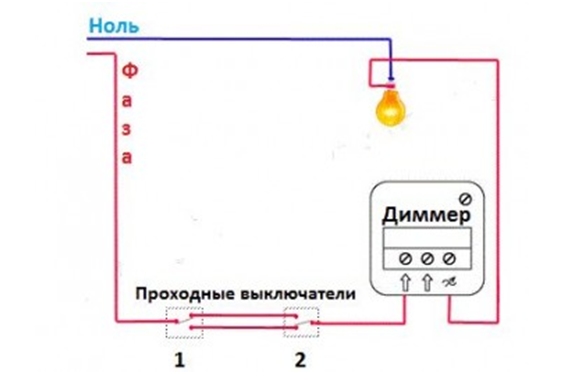

Схема освещения с традиционным управлением
Этот пример наглядно показывает ключевое ограничение традиционной проводной логики: чем сложнее сценарий управления, тем сложнее становится и проводка.
Что стоит запомнить
Вопросы для самопроверки
1. В чем особенность проходных выключателей?
Показать ответ
2. Как сделать проходной диммер?
