Управление освещением. Датчики SR: типы и особенности работы
Датчики помогают заменить привычные выключатели и диммеры, когда важно спрятать элементы управления или сделать включение света автоматическим. По сути, это один модуль, в котором объединены сенсор и исполнительная часть — выключатель либо диммер.
Содержание
- 1. Инфракрасные датчики
- 2. Сенсорные датчики
- 3. Датчики движения
- 4. Мини-диммеры
- 5. Вопросы для самопроверки
В линейке SR представлено несколько разновидностей датчиков. Они отличаются не только внешне, но и тем, как именно срабатывают. Одни считывают отражение инфракрасного сигнала, другие реагируют на касание, а третьи включаются при движении в зоне контроля.
Поэтому ориентироваться стоит не на форму корпуса, а на задачу: подсветка в шкафу, в профиле, у двери, в проходной зоне, скрытое касание металлической поверхности или автоматическое включение света при появлении движения.

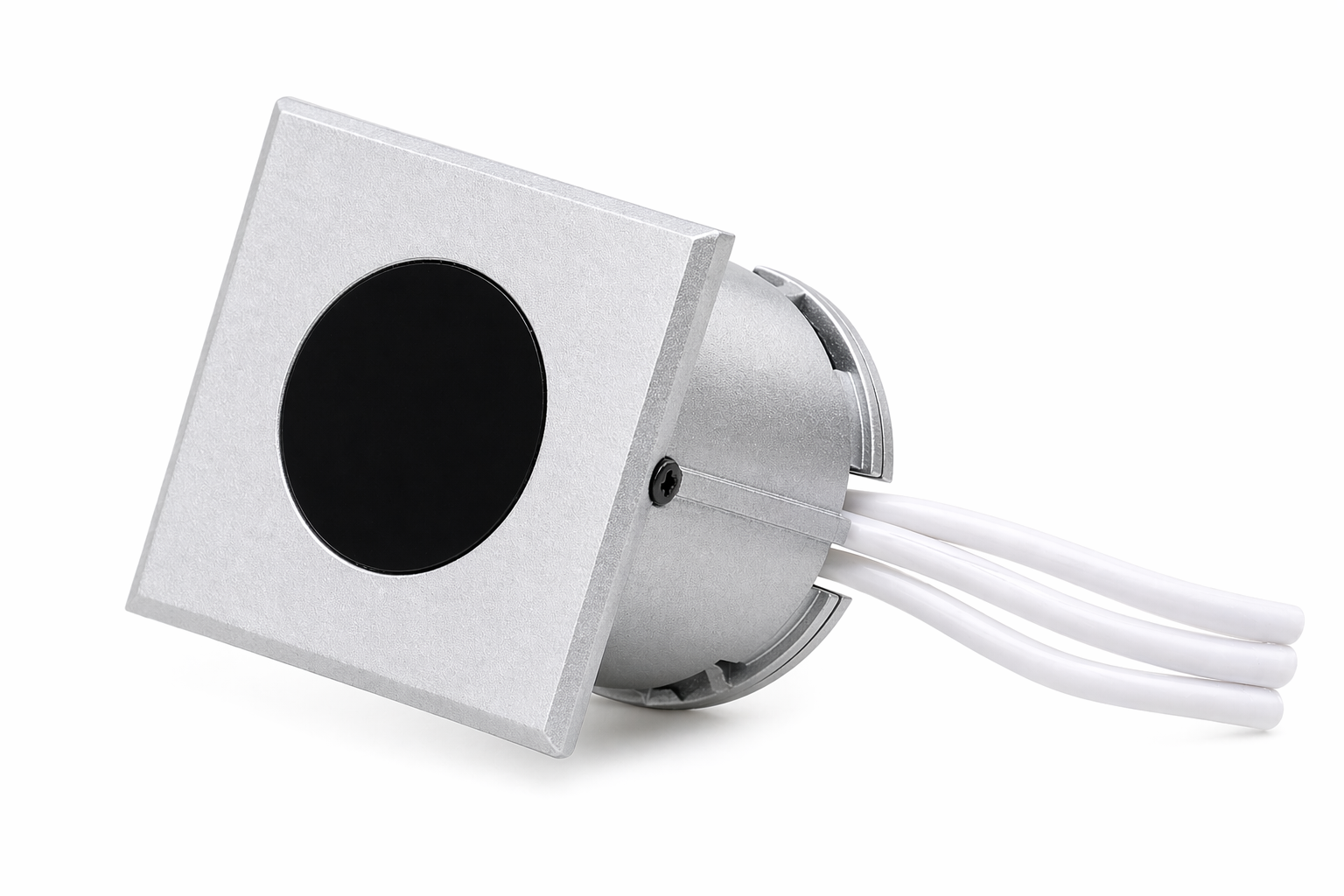

Инфракрасные датчики
Инфракрасные модели излучают ИК-свет и затем оценивают, как он отражается. Как правило, они срабатывают на объекты, находящиеся на расстоянии до 5 см.
По внешнему виду такие датчики нередко почти одинаковые, но могут различаться рабочим напряжением и алгоритмом включения.
«Взмах руки» — выключатель
Включение и выключение выполняется простым движением ладони перед сенсором. Первое срабатывание включает свет, следующее — отключает. Встречаются исполнения для 220В и для 12–36В.
«Взмах руки» — диммер
Принцип тот же, но если удерживать руку перед датчиком, можно плавно менять яркость — увеличивать или уменьшать. Обычно такие варианты бывают только в низковольтном исполнении.
«Открытие двери»
Монтируется в косяк или рядом с дверью. Пока сенсор «наблюдает» закрытую дверь, свет не горит. Когда дверь открывают и объект пропадает из зоны контроля — подсветка включается. Особенно практично для шкафов и ниш.
Сенсорные датчики
Сенсорные датчики срабатывают из‑за изменения электрической ёмкости при касании. Поэтому они хорошо подходят для ситуаций, где нужно аккуратное, скрытое и современное управление освещением.

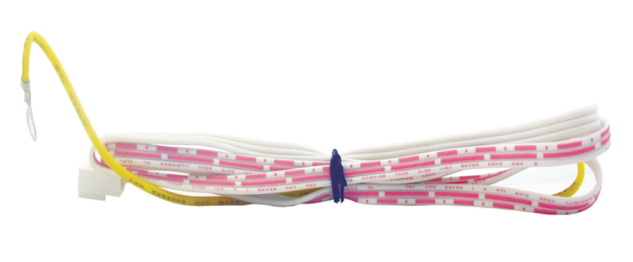

Metaltouch
Сенсором служит любая металлическая поверхность. Короткое касание — ВКЛ/ВЫКЛ, длительное — диммирование. Такие модели встречаются только в низковольтном варианте.

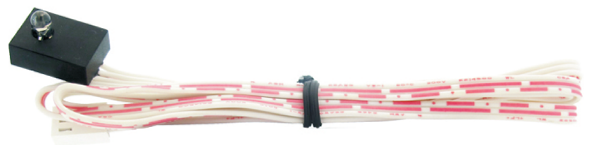

LEDball
В этом случае роль датчика выполняет светодиод, который реагирует на прикосновение. Короткое касание включает и выключает свет, длинное — регулирует яркость. В версии выключателя встречаются как высоковольтные, так и низковольтные исполнения.

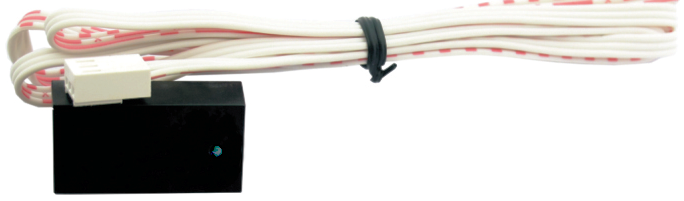

I-touch
Срабатывает при касании непосредственно к датчику. Алгоритм привычный: короткое касание — ВКЛ/ВЫКЛ, длинное — диммирование. Чаще всего такие модели бывают в низковольтном исполнении.
Датчики движения
Датчики движения фиксируют активность в зоне контроля, но работают по разным принципам. Из-за этого и подходящие сценарии использования у них будут отличаться.

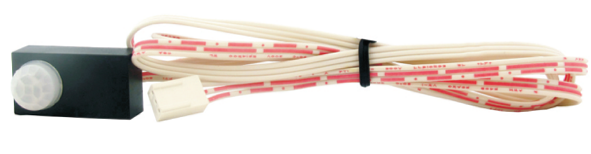

PIR-motion
Инфракрасный датчик движения, который «видит» перемещение тёплых объектов — людей и животных. Дальность обнаружения около 3 метров, задержка выключения примерно 45 секунд. Обычно эти значения заданы заранее и не настраиваются.

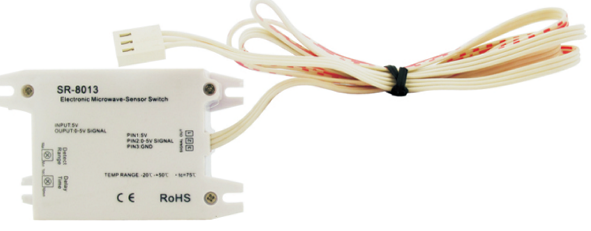

MicroWave
Микроволновый датчик движения отправляет радиосигнал и анализирует его отражение. Как только отражённый сигнал меняется, происходит срабатывание. Здесь доступны настройки: чувствительность (зона) до 20 м и задержка выключения до 10 минут.
Мини-диммеры

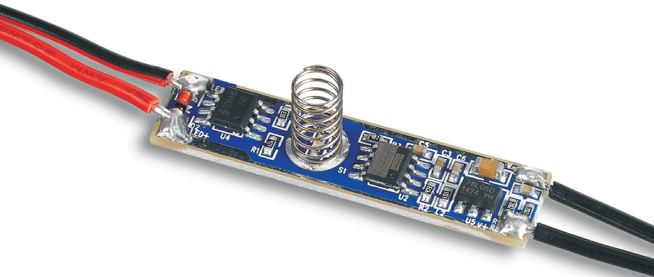

Мини-диммеры — компактный вариант, когда управление нужно спрятать. В этой категории отдельно стоит отметить модель 2901S.
Этот диммер воспринимает касание сквозь экран-рассеиватель профиля. Такое решение удобно для линейных светильников: не требуется выводить отдельную кнопку или делать заметный внешний элемент управления.
Логика работы стандартная: короткое нажатие — ВКЛ/ВЫКЛ, длительное — регулировка яркости.
Главное по теме
Вопросы для самопроверки
1. На что срабатывают инфракрасные датчики?
Показать ответ
2. Как управляются touch-диммеры?
Показать ответ
3. У какого датчика движения можно настроить зону охвата и задержку выключения?
Показать ответ
