Управление светом: 0-10В, DMX, DALI

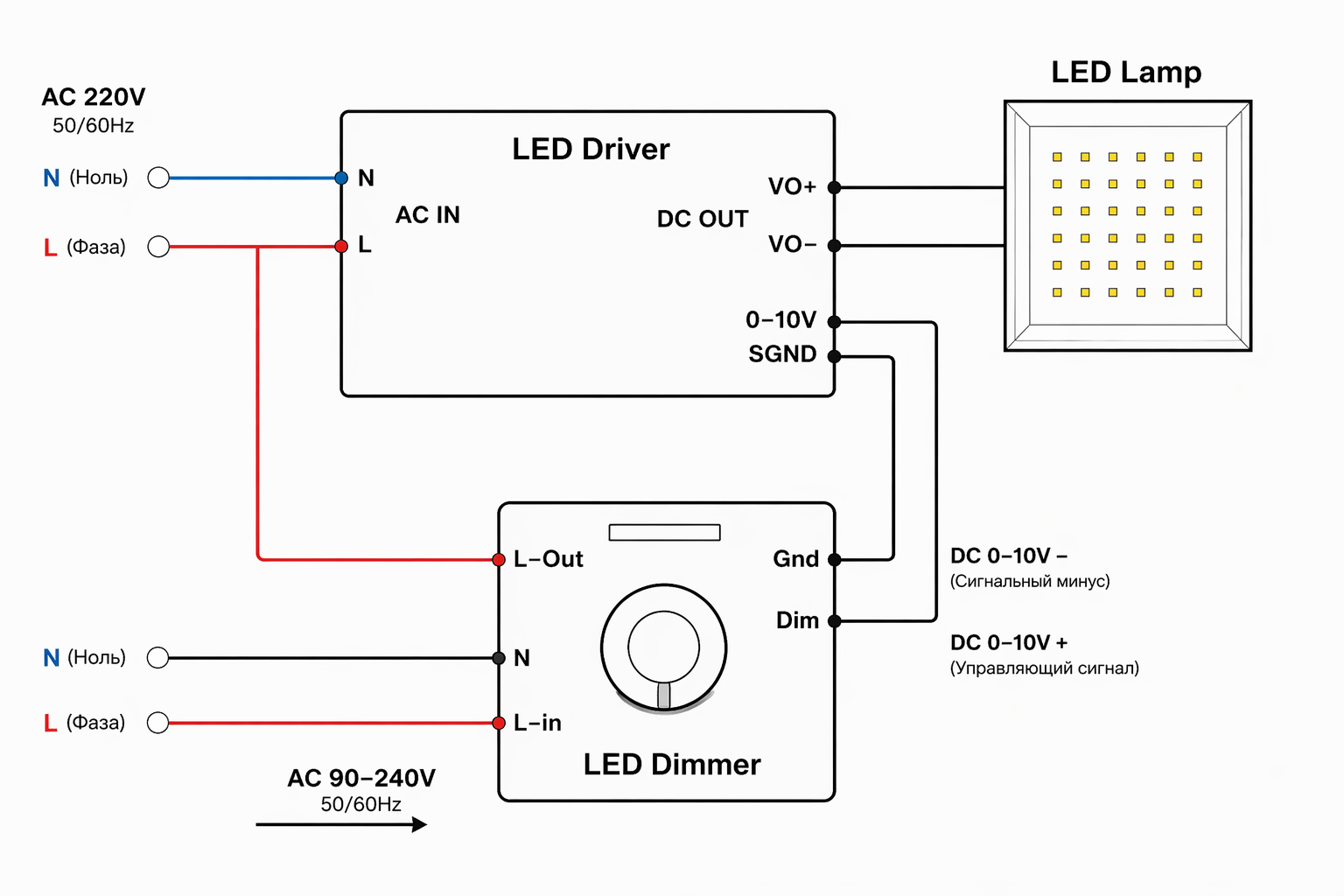

0-10В — один из первых аналоговых стандартов управления освещением. Принцип максимально простой: диммер формирует на сигнальных клеммах напряжение от 0 до 10 В, а исполнительное устройство по его уровню определяет, какую яркость выставить.

Так, у блоков питания серии LumkerRC предусмотрены клеммы DIM+ и DIM-. На них подают управляющее напряжение 0-10В, и в зависимости от его величины блок задает яркость в диапазоне от 0 до 100%.

Стандарт наглядный и легко реализуется, но по функциональности он заметно проигрывает современным цифровым решениям.

DMX512 — цифровой протокол управления освещением, рассчитанный на большое число каналов. Одна линия связи позволяет одновременно контролировать 512 каналов, а одно устройство может занимать один канал, несколько или даже десятки каналов.

Каждый канал отвечает только за один параметр. Например, за яркость красного канала в RGB-прожекторе. Поэтому RGB-источник света обычно использует минимум три канала, а более сложные приборы — существенно больше.

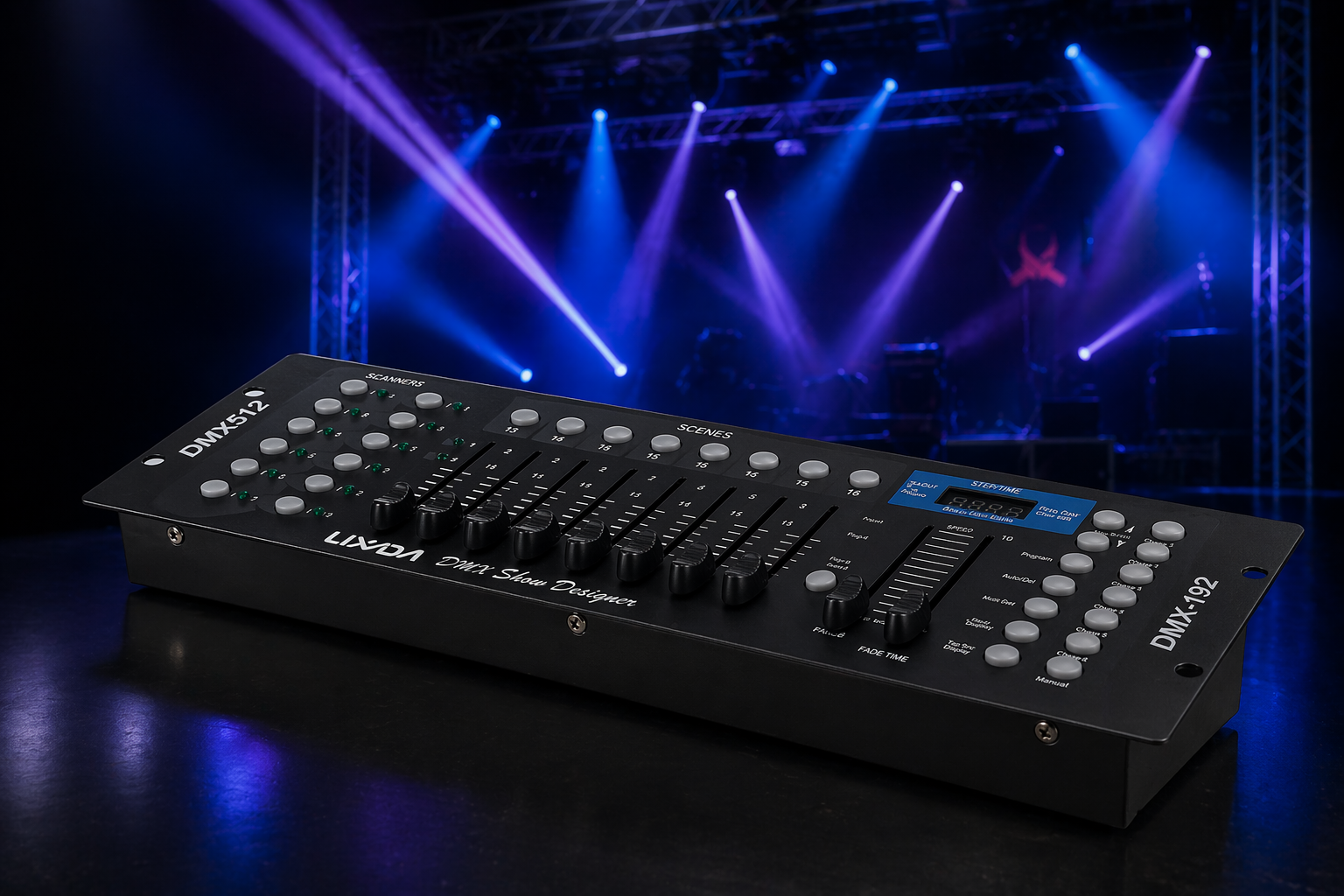

По этой причине DMX особенно востребован в сценическом, архитектурном и эффектном декоративном освещении: в клубах, ресторанах, на концертных площадках, а также при фасадной подсветке.

В DMX-системе есть ведущие устройства (контроллеры, пульты, панели) и ведомые (декодеры и исполнительные устройства). Обычно их соединяют трехпроводным кабелем.

Для передачи DMX-сигнала используют экранированный кабель с одной или двумя витыми парами и волновым сопротивлением 120 Ом — по стандарту EIA485. На небольших бытовых дистанциях иногда берут обычный трехжильный кабель, но это скорее упрощенный вариант, а не корректное решение.

Если к одному DMX-контроллеру подключать RGB-источники света, то из 512 каналов получится до 170 независимых RGB-групп, поскольку каждая группа занимает 3 канала.

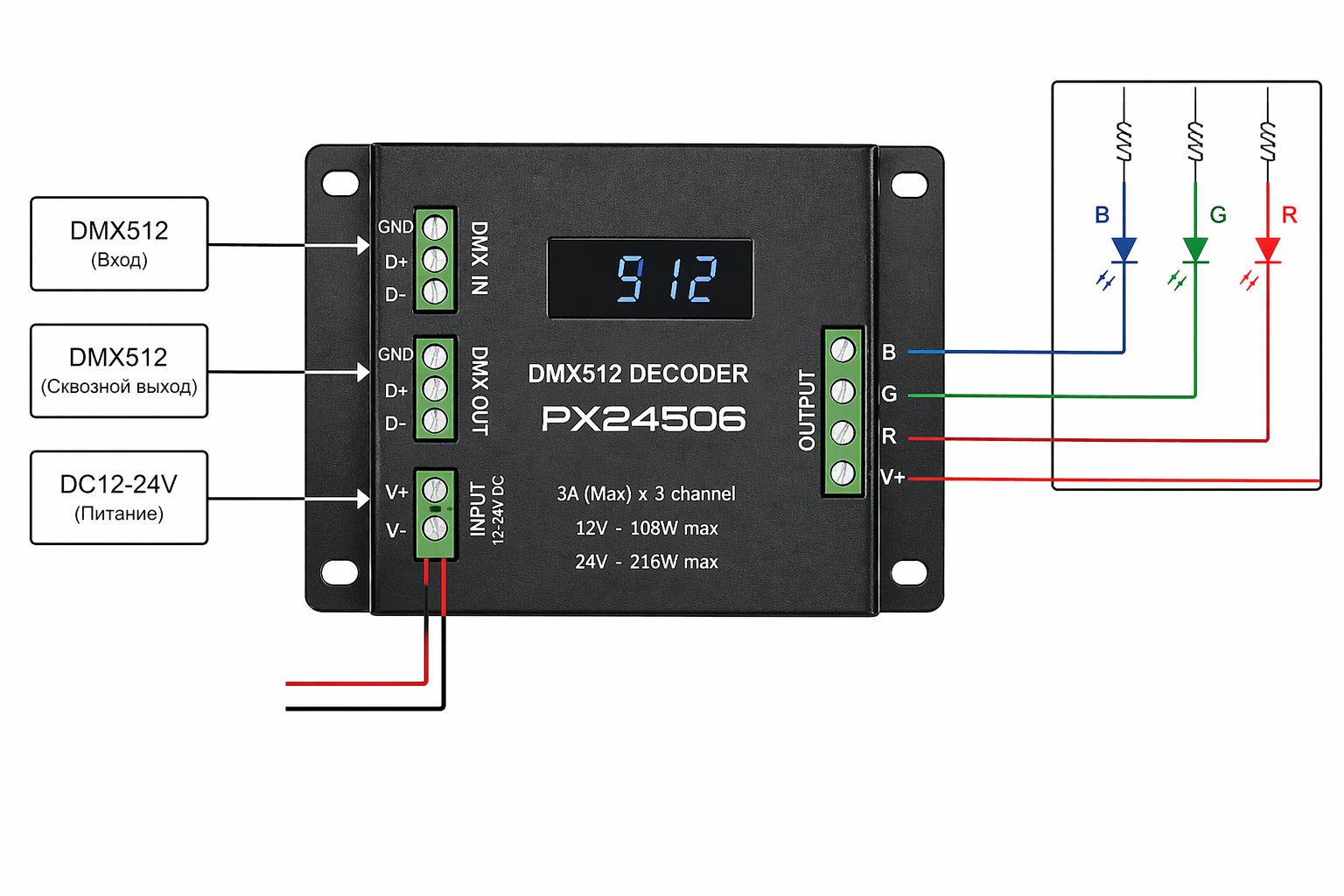

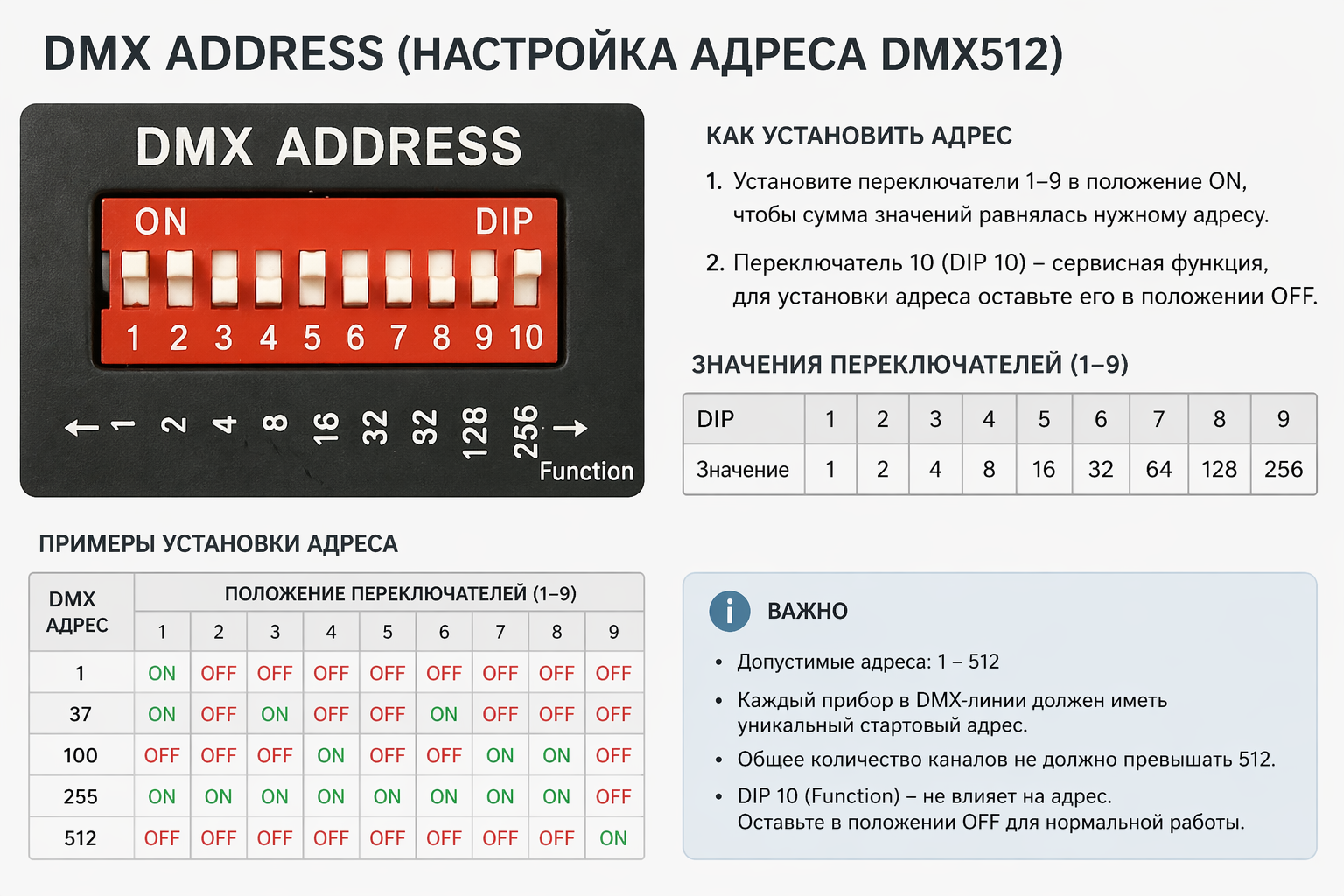

DMX-декодеры переводят цифровые команды контроллера в сигнал, понятный лентам и другим RGB-устройствам. У каждого декодера есть адрес — его задают программатором или вручную.

Между двумя декодерами допускается расстояние до 100 м. Если нужно больше, в линию добавляют DMX-усилители и устанавливают их примерно каждые 100 м.

В ассортименте встречаются DMX-ST — четырехканальный декодер, и DMX-AMP — усилитель DMX-сигнала.

DALI — цифровой протокол управления освещением с адресацией. В отличие от аналогового 0-10В, он дает возможность не просто задавать уровень яркости, а обмениваться по шине командами и состояниями устройств.

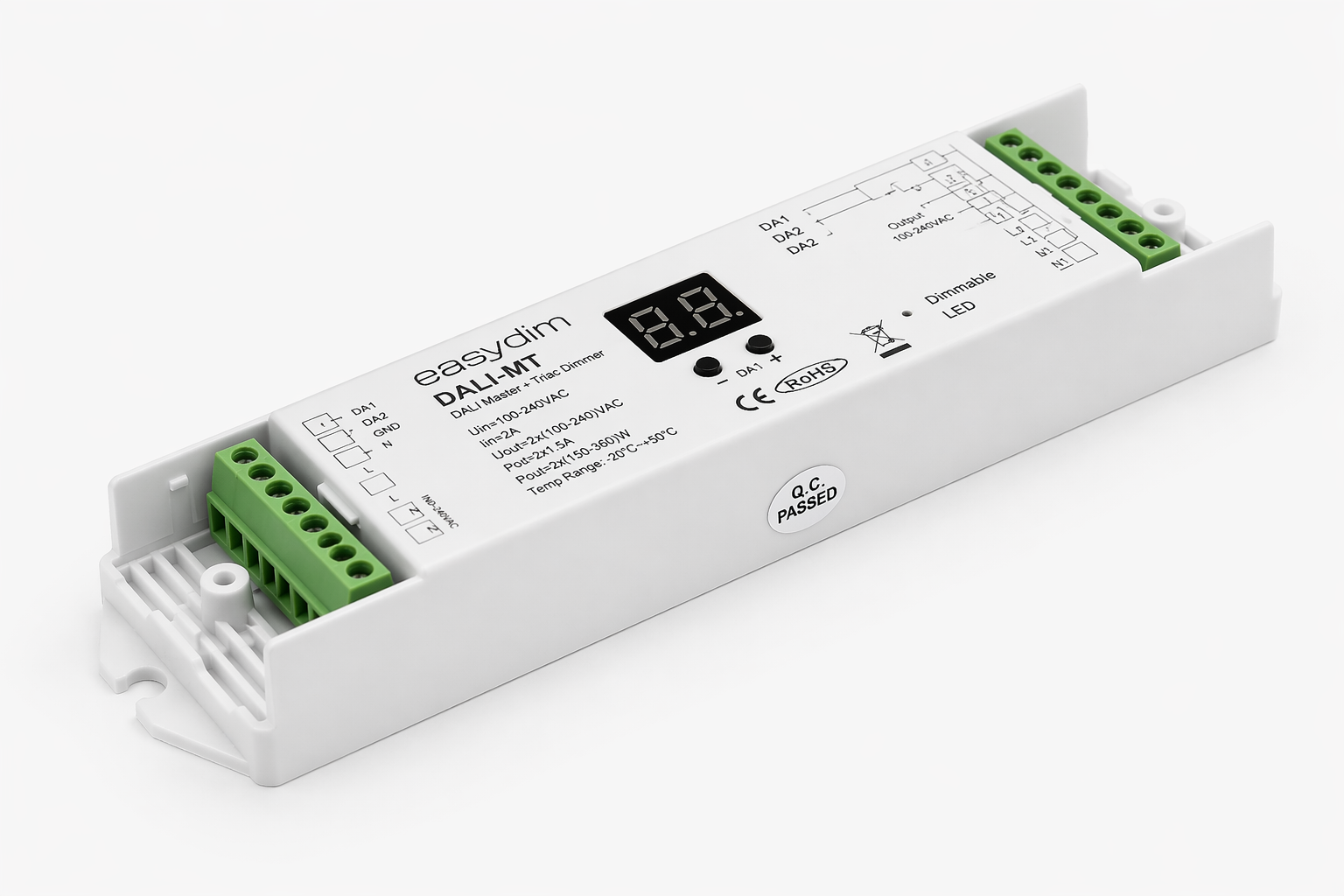

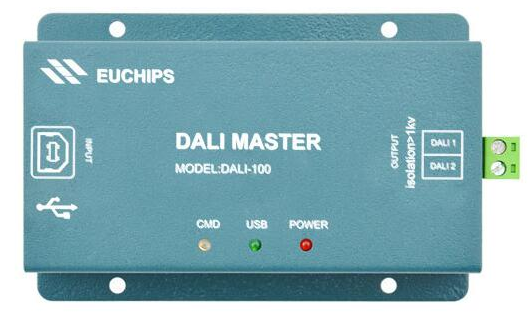

DALI-контроллер может отправлять команды отдельному прибору, группе или всей линии сразу, а также получать от устройств диагностические данные. Поэтому DALI часто выбирают для управления домашним, офисным и коммерческим освещением.

В одной автономной DALI-линии может работать до 64 ведомых устройств. При необходимости систему расширяют с помощью роутеров и шлюзов, подключая ее к более крупным комплексам управления зданием.

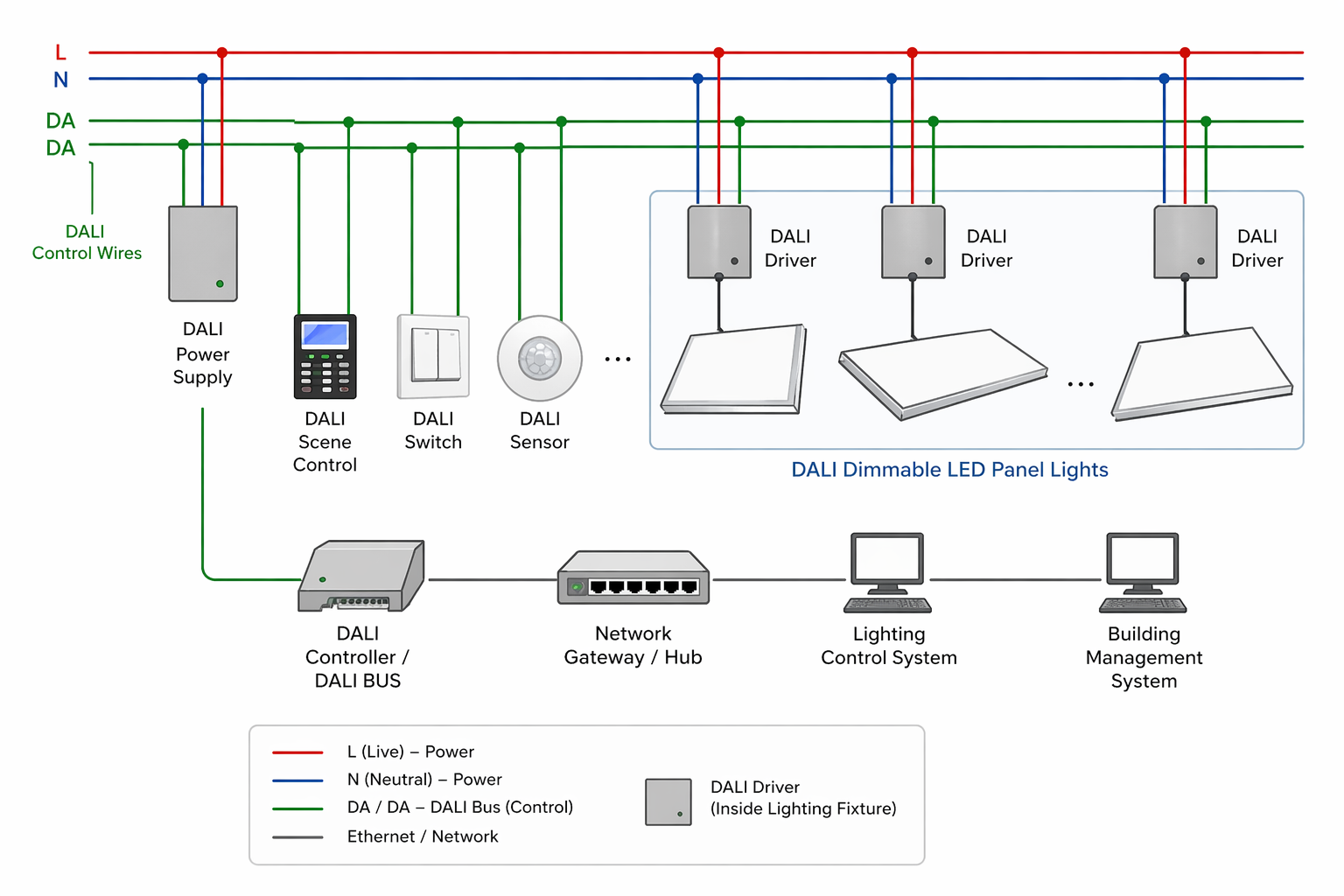

На физическом уровне DALI представляет собой двухпроводную шину. Ее допускается прокладывать рядом с силовыми линиями, а иногда — и в одном кабеле с ними. Полярность соблюдать не требуется, что делает монтаж проще.

Рабочее напряжение шины обычно около 16 В, допустимый ток — до 250 мА. Максимальная длина определяется падением напряжения по линии. Для кабеля 1,5 мм² она может доходить до 300 м, для 0,75 мм² — примерно 100–150 м, для 0,5 мм² — до 100 м.

В DALI, как и в других системах, есть ведущие устройства (контроллеры) и ведомые (драйверы, балласты, декодеры). При этом сеть может быть мультимастерной: в одной системе допускается работа нескольких контроллеров.

Для управления в DALI применяют три варианта адресации: широковещательную, групповую и индивидуальную. Поэтому команды могут выглядеть так: «все устройства — сцена 1», «группа 1 — 100%» или «прибор 33 — 30%».

Параметры устройств сохраняются в энергонезависимой памяти: адрес, принадлежность к группам, уровни сцен и другие настройки. Благодаря этому DALI считают удобной децентрализованной шиной.

В ассортименте есть два DALI-декодера: DALI-MINI и DALI-ST.
