Светодиодные светильники: основные узлы и принцип устройства
Прожекторы, офисные панели, дизайнерские бра, трековые споты и даже светодиодные лампы внутри построены по схожему принципу. У них разная форма, мощность и задачи, но ключевые элементы почти всегда одни и те же: источник света, блок питания, теплоотвод и оптика, которая формирует световой поток.
Содержание
- 1. Светодиоды
- 2. Питание светодиодов
- 3. Охлаждение
- 4. Распределение света
- 5. Вопросы для самопроверки
Типовая конструкция LED-светильника
Светодиоды
Светодиод — главный элемент любого LED-светильника: он излучает свет и во многом задаёт параметры освещения.

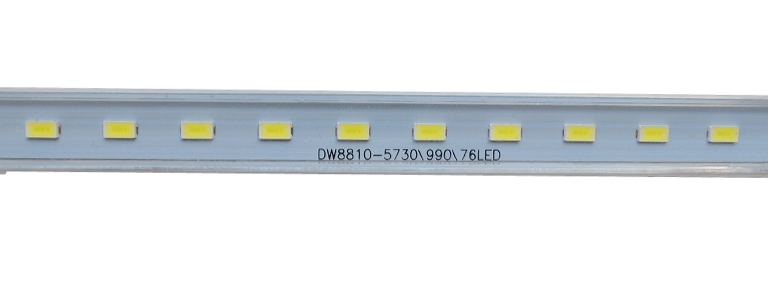

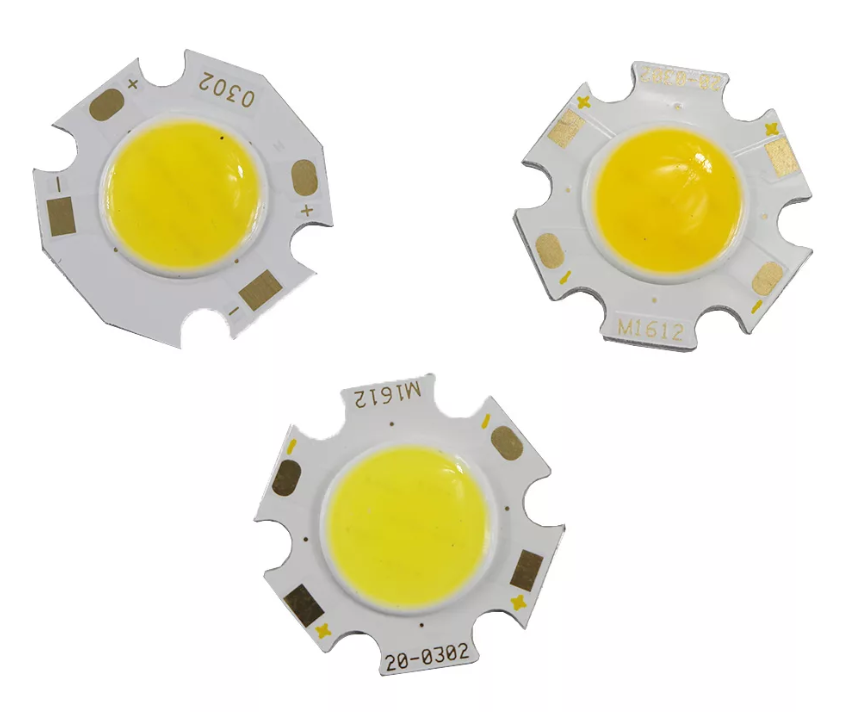

В моделях с рассеянным светом чаще ставят матрицы на SMD-светодиодах — например, в офисных светильниках и панелях. Для направленного света, как у спотов, обычно выбирают COB. В прожекторах встречаются оба варианта: и массив SMD, и мощный COB.
Тип и качество светодиодов влияют на цветовую температуру, индекс цветопередачи и, разумеется, на световой поток. При этом любому светодиоду необходимы корректное питание и эффективное охлаждение — независимо от его исполнения.
Питание светодиодов

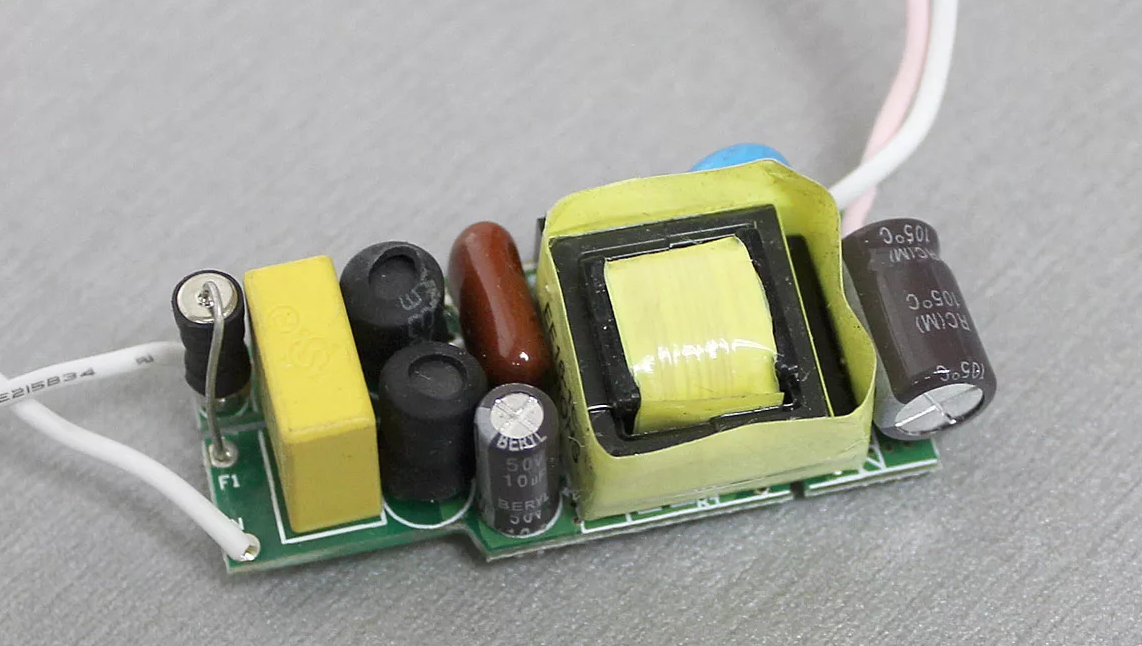

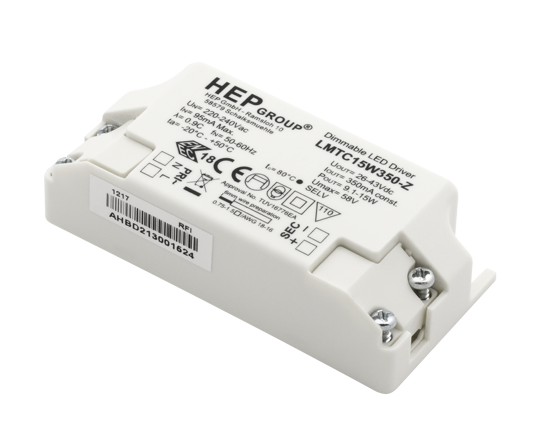

За питание светодиодов чаще всего отвечает драйвер: он преобразует сетевые 220 В в постоянный стабилизированный ток, который нужен светодиоду для нормальной работы.
От качества драйвера зависят важные вещи: пульсации (мерцание) света, поддержка диммирования, защита от перепадов напряжения и общий ресурс светодиодов.
Когда светильник заметно мерцает, запускается не с первого раза или быстро теряет яркость, причина часто кроется не в светодиодах, а именно в системе питания.
Охлаждение
Теплоотвод нужен любому светодиоду — особенно мощному или когда в светильнике установлено много светодиодов.

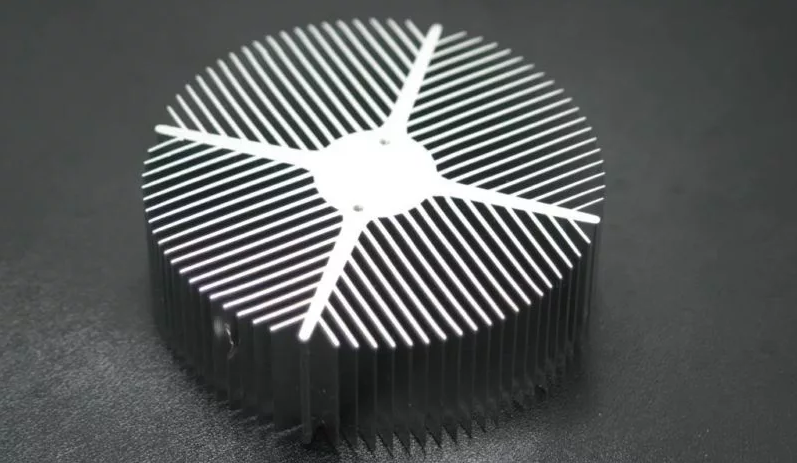

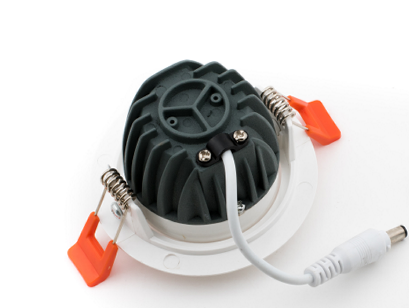

Тепло может отводиться через отдельный радиатор либо через корпус светильника, если конструкция рассчитана на это. Чтобы улучшить передачу тепла от светодиода к радиатору, между ними наносят тонкий слой термопасты.
На эффективность охлаждения влияет площадь радиатора, аккуратность нанесения термопасты, число тепловых переходов от светодиода к радиатору и температура окружающей среды.
В качестве ориентира можно принять: если в рабочем режиме температура светодиода не поднимается выше 80 °C, значит теплоотвод организован хорошо. От этого напрямую зависит срок службы светодиодов.
Распределение света
Светильнику недостаточно просто «светить» — важно ещё и правильно направить или рассеять свет. Для этого в конструкции используют линзы, отражатели и рассеиватели.

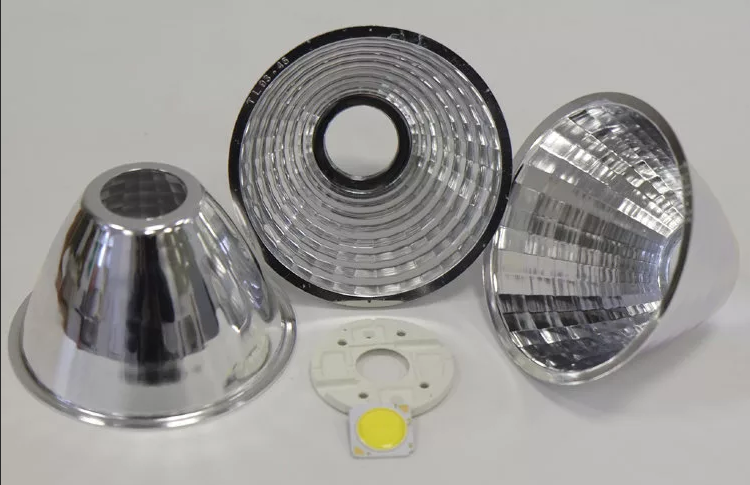

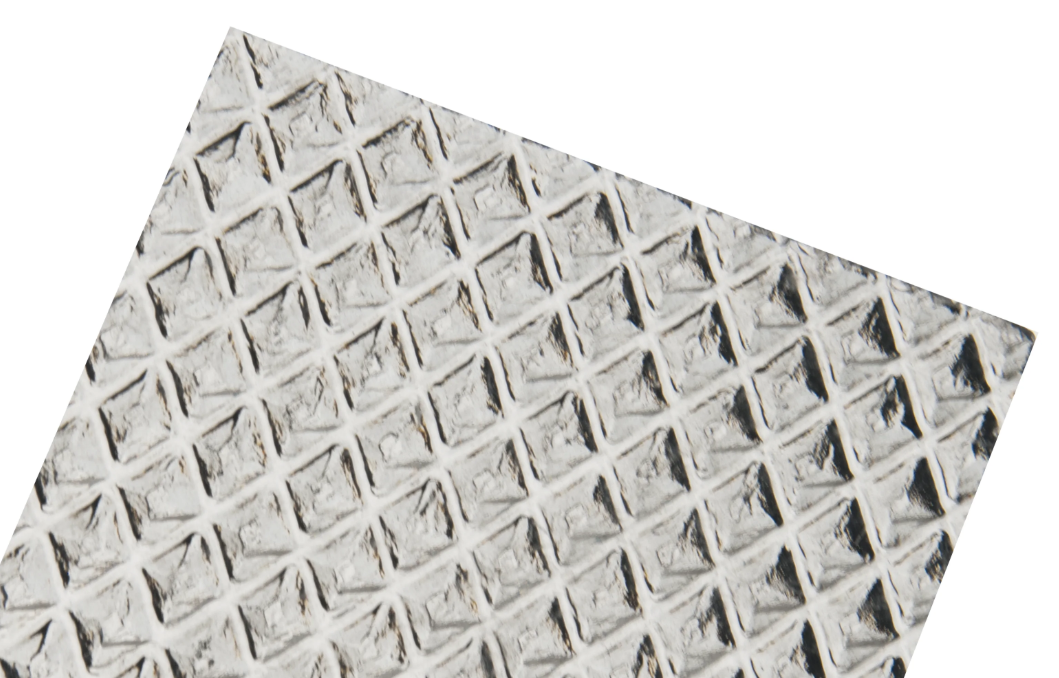

Чтобы получить узкий направленный луч, применяют линзы либо отражатели. А для мягкого широкого освещения ставят матовые или призматические рассеиватели.
Именно оптика во многом определяет характер света: будет ли это спот, заливающий прожектор или ровное мягкое офисное освещение.
Что стоит запомнить
Вопросы для самопроверки
1. Какие основные части есть у любого светодиодного светильника?
Показать ответ
2. От чего в LED-светильнике появляется мерцание?
Показать ответ
3. По какому признаку можно оценить, что теплоотвод у светильника хороший?
